Actividad diseñada por Ángel Vílchez de la Sociedad Astronómica de Granada
Os proponemos construir un modelo del plano de la eclíptica en el que se incluya la órbita de la Luna alrededor de la Tierra con su línea de nodos para diferentes posiciones de la eclíptica
Comenzaremos construyendo una órbita lunar y después lo integraremos en la eclíptica, que será un cartón pluma cuadrado con el Sol en el centro.

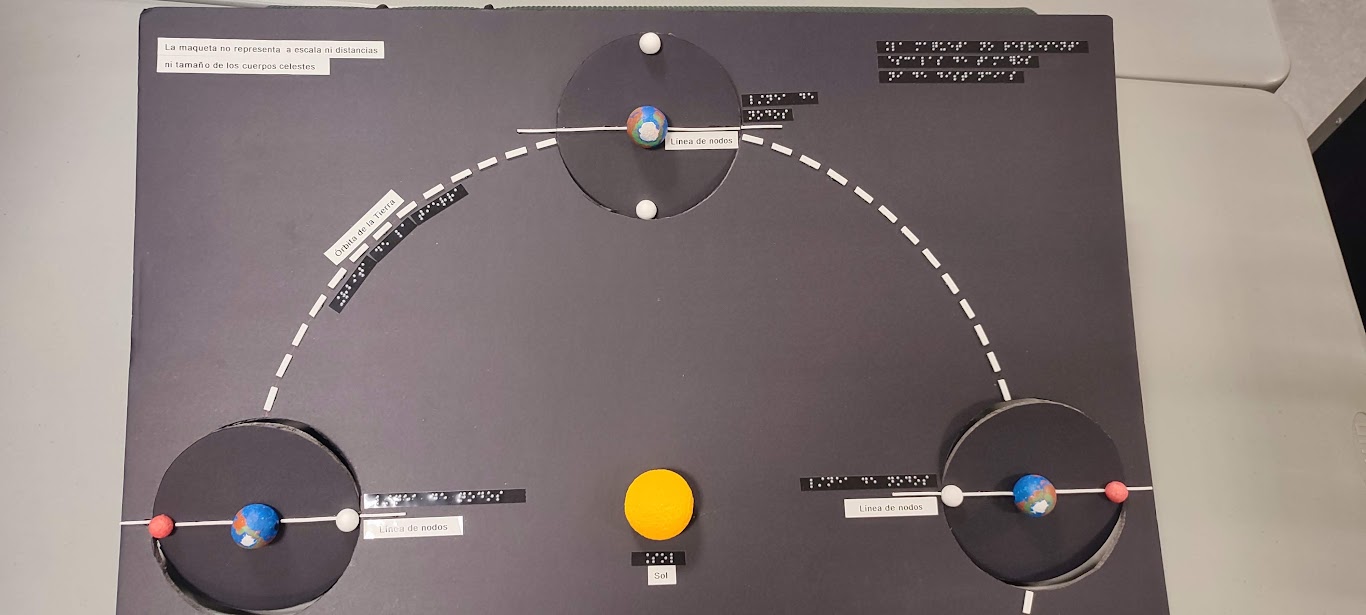

El resultado final será este:

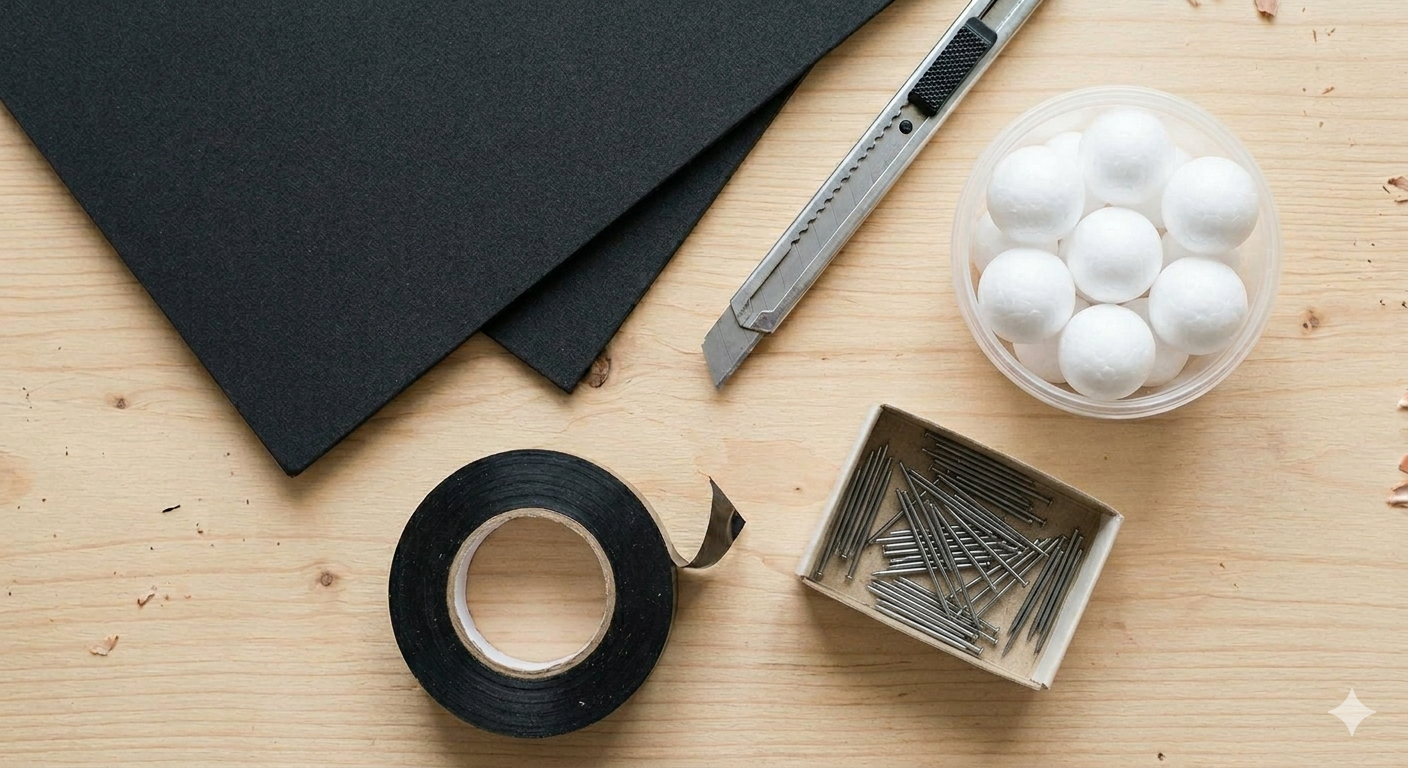

1. Necesidades
- Cartón pluma negro
- Cúter
- Bolitas de poliespán
- Alfileres
- Cinta adhesiva negra
2. Procedimiento

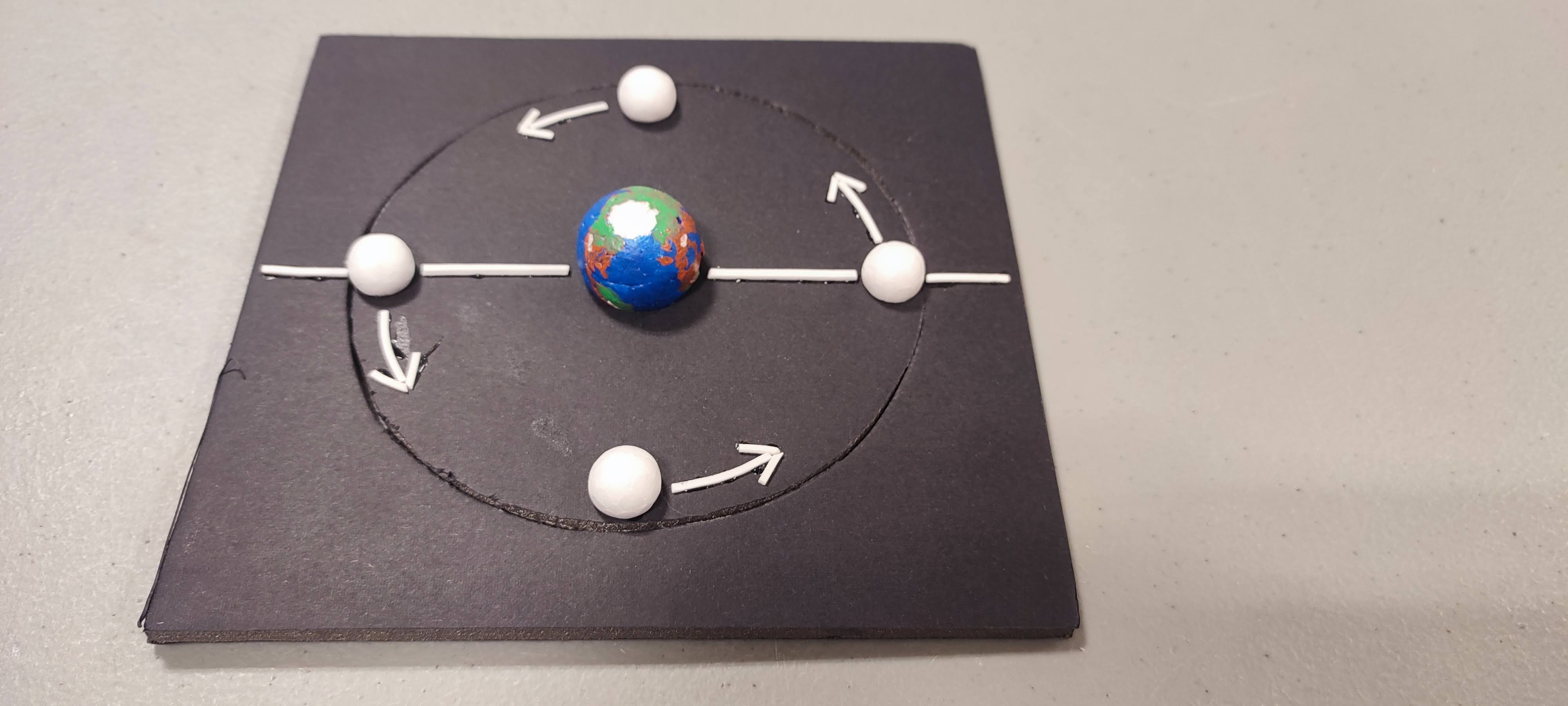

1. Construimos una órbita lunar sobre el plano de la eclíptica.
- Cortamos un cuadrado de cartón pluma de 20 cm de lado. Ese será el plano de la eclíptica
- Marcamos una circunferencia de 18 cm de diámetro centrado en el cuadrado. Será nuestra órbita de la Luna
- Con cuidado cortamos la circunferencia
- Utilizamos dos puntas pequeñas que nos harán de bisagras para volver a colocar el circulo en el cuadrado y que pueda bascular esos dos puntos. Esos dos puntos serán el nodo ascendente y descendente de la órbita de la Luna
- Aseguramos los alfileres con cinta adhesiva negra.
- Colocaremos en el centro una pelota de poliespán de 4 cm de diámetro, pintada de azul, simulando la Tierra
- En cuatro posiciones, correspondientes a las cuatro fases de la luna, colocaremos una pelota de poliespán de 1 cm de diámetro simulando la Luna
- Con un marcador blanco, marcamos la línea de nodos. y el sentido de giro de la Luna alrededor en su órbita

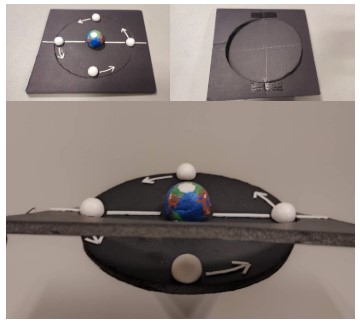

Nuestro modelo queda de la siguiente manera

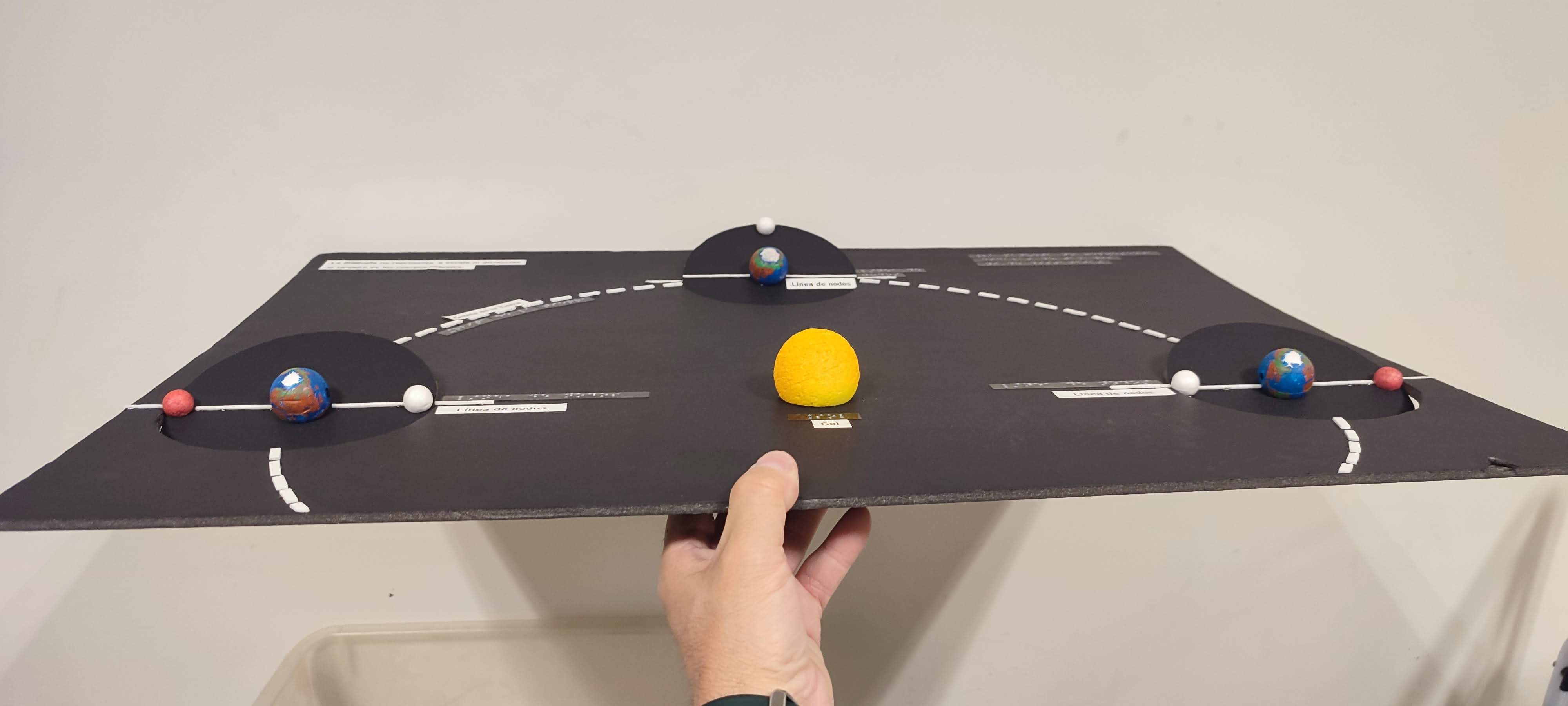

2. Construimos media órbita de la Tierra alrededor del Sol
Una vez construido una órbita de la Luna, vamos a construir varias órbitas sobre el plano de la eclíptica. Para ello necesitaremos un cartón pluma negro de 80 cm x 80 cm
- Sobre el cartón pluma marcamos media órbita terrestre alrededor del Sol
- En el centro del cuadrado colocaremos un pelota de poliespán de 4 cm que será nuestro Sol
- En tres posiciones de la órbita marcaremos cuatro circunferencias de 18 cm de diámetro (similares a las que hemos hecho anteriormente). El centro de esas circunferencias deberá estar sobre la línea de la órbita terrestre.
- Cortamos los círculos y los volvemos a insertar utilizando las puntas pequeñas para que hagan de bisagra.
- Aseguramos por la parte de atrás la inserción de las puntas utilizando la cinta adhesiva negra.
- Marcamos con línea discontinua la orbita de la Tierra alrededor del Sol
- Con línea continua marcamos en cada órbita lunar la línea de nodos.
- Para hacer este modelo accesible a las personas con problemas de visión, se le han colocado las leyendas en Braille.
3. Probamos nuestro modelo
Sobre el modelo nos preguntamos
- ¿En que posiciones se puede producir un eclipse de sol?
- ¿En que posiciones se puede producir un eclipse de luna?
